Назначение

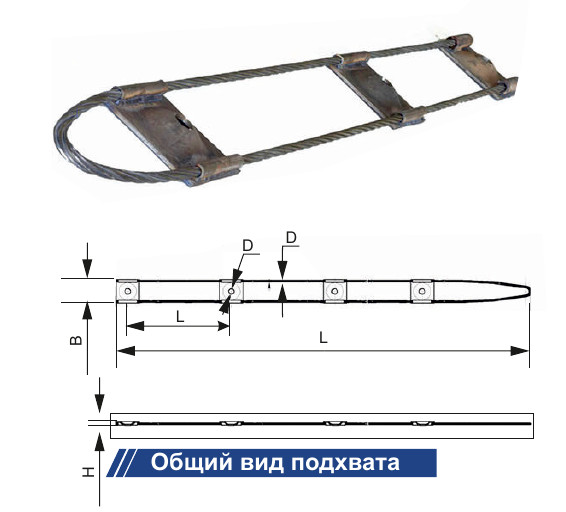

Подхват гибкий канатный предназначен для использования в качестве опорного элемента при креплении кровли и боков выработок различными видами анкерной крепи.
Области применения
- Подхват применяется в качестве опорного элемента под различные конструкции и типы анкеров для крепления подземных горных выработок. Особенно актуально применение данных подхватов в выработках с неровной поверхностью контура. Подхват гибкий канатный огибает неровности и принимает форму поверхности контура выработки при затягивании гаек на анкерах. Особенно актуально применение данного вида подхвата в выработках, проведенных в зонах нарушения.
- Подхват в сочетании с канатными анкерами может применяться без дополнительной крепи (костровая крепь, индивидуальные стойки и т. д.) и выполнять полностью функции крепи усиления выработок.
- В случае использования подхвата под канатные анкеры связываются в единую систему как крепь первого, так и крепь второго уровня, и обеспечивается плотный контакт элементов подхвата с породами кровли и опорными элементами анкеров первого уровня.
- Возможно применение подхвата в качестве опорного элемента в сохраняемых выработках взамен подхвата из СВП.
Характеристики
| Наименование | Норма |
| Длина подхвата,L, мм | 5000±150 |
| Ширина подхвата, В, мм | 180±10 |
| Высота шайбы, h, мм | 38 |
| Диаметр арматурного каната, мм | 15,2 |
| Диаметр отверстий под анкеры, мм | 32; 44 |
| Расстояние между отверстиями под анкеры**, | |
| мм, при количестве шайб, шт. | |
| - 4 | 1200 |
| - 5 | 1000 |
| - 6 | 800 |
| Масса подхвата, кг, при длине и количестве шайб: | |
| - 5000х4 | 20,3 |
| - 5000х5 | 23,1 |
| - 5000х6 | 24,7 |
|
|

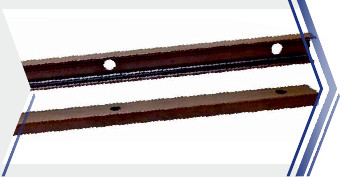

ПодхватПодхват ПШ предназначен для применения в сочетании с анкерной крепью при креплении горизонтальных и наклонных горных выработок в рудниках и угольных шахтах, в том числе опасных по газуи пыли. Подхват ПШ изготавливается длиной от 2000 до 6000 мм. |
|
|

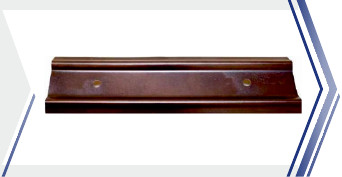

ШтрипсШтрипс (планка кровельная) предназначен для применения в качестве опорного элемента анкерной крепи в рудниках и угольных шахтах, в том числе опасных по газу и пыли. Штрипс изготавливается длиной от 2000 до 6000 мм. |
|
|

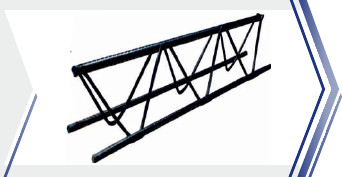

Каркасы плоские и пространственныеПрименяются при изготовлении и монтаже сборных и монолитных железобетонных конструкций. Такие каркасы |
|
|

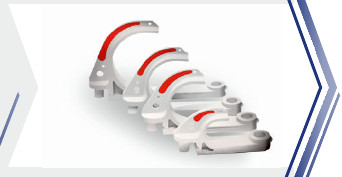

Кронштейн кабельный КПК 20-100Предназначен для установки электрических кабелей на рудниках, в подземных туннелях, угольных шахтах и |
