Канатные анкеры обладают многофункциональностью и могут быть применены для многих технических приложений, имеют высокую несущую способность, могут устанавливаться в выработках небольшой высоты. Применение канатных анкеров в качестве крепи усиления способствует повышению надёжности работы основной крепи и безопасности условий поддержания широких выработок и их сопряжений.

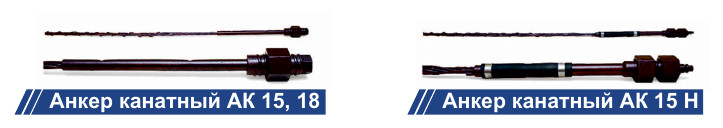

Анкер канатный АК15, АК18 закрепляется ампульным способом ампулами с полиэфирной смолой или быстротвердеющей минеральной композицией. Состоит из каната арматурного условным диаметром 15,0 мм и 18,0 мм соответственно, условным пределом текучести 1410 Н/мм2 (144 кгс/мм2) ГОСТ 13840-68 или ГОСТ Р 53772-2010 с узлами уширения, шнеком проволочным, спиралью опорной на головном конце, соединенной с канатом муфты, гайки, трубы и опорных элементов (шайбы). Закрепляющий состав ампул - полиэфирная смола или быстротвердеющая минеральная композиция.
Анкер канатный АК15Н закрепляется нагнетательным или ампульнонагнетательным способом, нагнетанием минеральных композиций или органоминеральных смол сразу после установки или после предварительного закрепления ампульным способом. Состоит из каната арматурного условным диаметром 15,0 мм, условным пределом текучести 1410 Н/мм2 (144 кгс/мм2) ГОСТ 13840-68 или ГОСТ Р 53772-2010 с узлами уширения, шнеком проволочным, спиралью опорной на головном конце, соединенной с канатом муфты, гайки, герметизатора, воздухоотводящей трубки при ампульнонагнетательном способе, замка на головном конце вместо спирали опорной при нагнетательном способе закрепления. Крепь закрепляется по всей длине шпура быстротвердеющей минеральной композицией или органоминеральными смолами.
Способ закрепления, выбор закрепляющего материала выбираются на стадии проектирования паспорта крепления выработки.
Основные параметры и размеры анкеров канатных
| Наименование | АК15, АК15Н | АК18 |
| Минимальна длина закрепляющей втулки, мм | 1200 | 1500 |
| Несущая способность анкера, не менее, кН | 211 | 307 |
| Относительное удлинение крепи при минимальной несущей способности, %, не более | 1,3 | 1,3 |
| Прочность соединения гайки с муфтой, кН, не менее | 270 | 340 |
| Время достижения рабочего состояния (210/310 кН) крепи, час | ||
|
1 | 1 |
|
16 | 16 |
| Стержень грузонесущий, канат семипроволочный ГОСТР | ||
| 53772-2010 | ||
|
232 | 330 |
| Муфта | ||
|
42 | 44 |
|
120 | 120 |
| Гайка | ||
|
40 | 40 |
|
55 | 55 |
| Монтажные части ( комплект ) | ||
|
||
|
+ | + |
|
+ | + |
|
+ | |
|
+ | |
|
+ |
Опорные элементы
| Наименование, размер | Вид | |
| Шайба опорная полусферическая 100 х 100 мм 150 х 150 мм 180 х 180 мм 200 х 200 мм 250 х 250 мм 300 х 300 мм Толщина металла 3..8 мм |
 |
Шайба опорная полусферическая и шайба опорная профильная предназначены для использования в качестве индивидуальных опорных элементов канатного анкера. |
| Шайба опорная профильная 200 х 200 мм 250 х 250 мм 300 х 300 мм Толщина металла 8 мм |
 |
