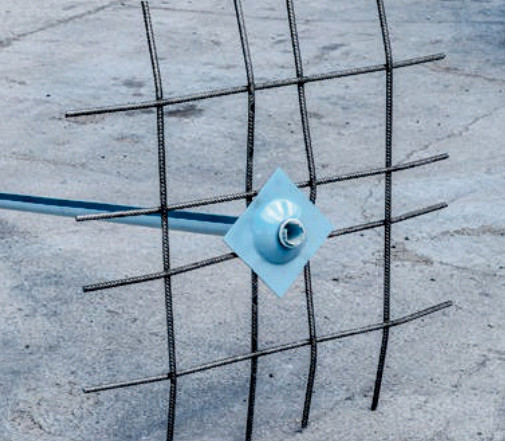

Состоит из :

1. анкера СЗА;
2. армокаркаса.

Оригинальный способ крепления разработан на основе применения самозакрепляющейся анкерной крепи. СЗА-Армокрепь предназначена для крепления сильнотрещиноватых, склонных к вывалообразованию неустойчивых пород при проходке горных выработок. Наличие армокаркаса, представляющего собой плетеную сетку из высокопрочной арматуры, устанавливаемую одновременно с анкером, обеспечивает затяжку пород по периметру выработки и исключает опасность вывала структурных блоков массива.

Усиленная армокаркасом анкерная крепь позволяет полностью механизировать процесс крепления и исключить нахождение людей под незакрепленным пространством, что обеспечивает максимальную безопасность рабочего персонала. Использование данной конструкции позволяет не только крепить забой выработок без отставания – непосредственно перед выполнением работ буровзрывного цикла и до нанесения набрызгбетонного слоя, но и предотвращает опасность
падения кусков породы с кровли и бортов выработок.

Армокаркас нанизывается на стержень анкера и устанавливается одновременно с введением анкера в шпур в режиме поджима к контуру выработки опорной плитой. После нанесения по всему ее контуру набрызгбетонного слоя необходимой толщины крепь работает как единая железобетонная конструкция.

Сочетания крепей СЗА-Армокрепь и СЗА-УКК позволяет крепить выработки в весьма неустойчивых скальных породах. После нанесения первого слоя набрызгбетона, покрывающего армокаркас, сетка закрепляется и наносится второй слой бетона, тем самым обеспечивается прочность конструкции по принципу двойной армировки.

Наименование	Значение
Диаметр прутка каркаса, мм	10	12	14
Размер ячейки*, мм	50÷250
Размер армокаркаса*, мм	950Х950	950Х1900	950Х2850

*Размеры могут изменяться в зависимости от горно-технических условий.

Преимущества СЗА – армокрепь

• Простота и надежность конструкции.
• Обеспечение прочности контуров выработки в слабых и неустойчивых категориях пород.
• Полная механизация процесса крепления.
• Возможность крепления забоя выработки без отставания.
• Конструкция армокаркаса позволяет производить буровзрывные работы сразу после закрепления выработки без потери технологических свойств крепи.
• Возможность применения в качестве временной крепи до нанесения слоя набрызгбетона и постоянной – после его нанесения.
• Полностью исключается нахождение людей под незакрепленным межанкерным пространством, что обеспечивает безопасность рабочего персонала.

Вспомогательное оборудование

Люнет универсальный и пуансон, устанавливаемые на стандартном буровом оборудовании, предназначены для повышения качества установки крепи. Применение данных устройств обеспечивает работу бурового оборудования в штатном режиме и сокращает износ рабочих узлов перфораторов.

Люнет является конструктивным элементом самоходных буровых установок, размещаемым на стреле податчика для центрирования штанги в процессе бурения и установки самозакрепляющейся анкерной крепи. В процессе бурения шпура люнет с вкладышем компенсирует возникающую вибрацию. После бурения шпуров с люнета снимается верхнее крепление и извлекается вкладыш – так производится подготовка к установке СЗА. Люнет без вкладыша обеспечивает беспрепятственное перемещение буровой штанги с пуансоном и стержнем анкера.

Наименование	Значение
Диаметр полого стержня (внешний), мм	40	42	44	46	48
Диаметр буровой коронки, мм	35	38	41	43	45

Типы пуансонов в зависимости от типоразмера самозакрепляющейся анкерной крепи

Наименование	Значение
Тип анкера СЗА	СЗА-33	СЗА-39	СЗА-42	СЗА-44	СЗА-46	СЗА-48	СЗА-50
Тип Пуансона	П.33/40	П.39/45	П.42/55	П.44/55	П.46/65	П.48/65	П.50/65
	П.33/40 ВН	П.39/45 ВН	П.42/55 ВН	П.44/55 ВН	П.46/65 ВН	П.48/65 ВН	П.50/65 ВН

Пуансон аналогично буровой коронке крепится на буровой штанге, фиксирует анкер со стороны опорной втулки и в процессе подачи анкера в шпур формирует опорный узел, обеспечивая прилегание опорной плиты к упрочняемым породам.

Пуансоны типа П.33-50 (ВН) предназначены для установки СЗА диаметром 33-50 мм с помощью буровой каретки. Выпускаемые пуансоны позволяют производить установку анкеров буровым инструментом с вращением (индекс ВН в маркировке) и без вращения (без индекса) буровой штанги.

Технология крепления анкеров СЗА

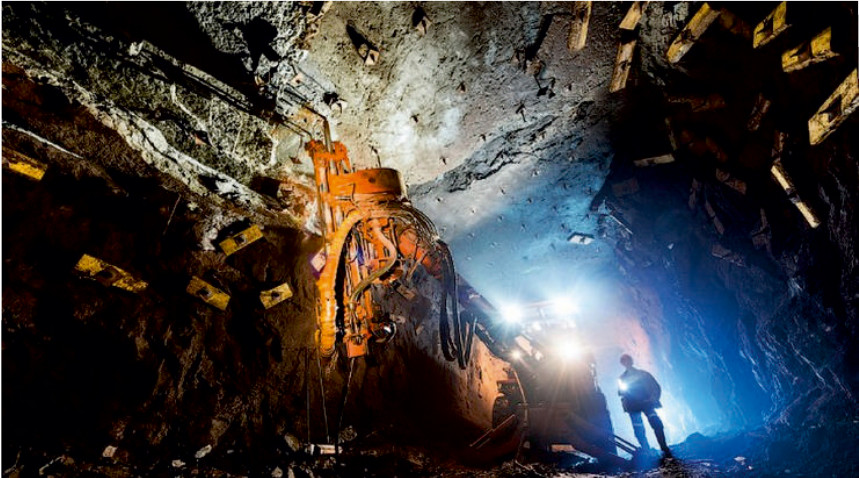

Для крепления горных выработок анкерными системами СЗА возможно использовать имеющееся буровое оборудование: как самоходное, так и переносное ручное.

Технология установки самозакрепляющйеся анкерной крепи включает в себя бурение шпуров и размещение в них анкеров с помощью бурового оборудования (переносного и самоходного) с использованием специального хвостовика – пуансона. На пуансон насаживается самозакрепляющийся анкер, и при включенном перфораторе с одновременной подачей он вводится в шпур до полного прилегания опорной плиты к упрочняемым породам. Бурение шпуров под анкеры производится в соответствии с технологическим циклом строительства горной выработки и согласно паспорту крепления. Глубина шпура должна быть больше длины анкера не менее чем на 10 см.

После бурения шпуров буровая штанга с коронкой заменяется на штангу с пуансоном. С люнета извлекается вкладыш, центрирующий бур в процессе бурения шпура.

На пуансон через подготовленные люнеты вставляется анкер СЗА, размещаемый коническим концом в сторону шпура. На анкере устанавливается опорная плита куполообразной стороной от конического конца анкера и, в случае необходимости, армокаркас.

Анкерная крепь в сборе вводится в шпур зауженным концом стержня до надежной его фиксации.

Для этого необходимо:

1. Вставить конический конец анкера в шпур.
2. Выровнять пуансон с анкером соответственно шпуру.
3. Ввести анкер.

Остановить движение, когда опорная плита вплотную приблизится к скальной породе. Продолжение движения может привести к повреждению пуансона.

Если время введения анкера кажется слишком быстрым или слишком медленным:

• Проверьте диаметр анкера
• Проверьте диаметр буровой коронки
• Проверьте давление подачи буровой каретки

Если не ввести анкер до конца, опорная плита будет находиться в свободном положении. Причиной неполной установки анкера может являться:

• Недостатоточная глубина шпура.
• Диаметр шпура значительно меньше диаметра анкера вследствие использования несоответствующего диаметра буровой коронки либо её износа.
• Неправильная установка приведет к тому, что скальные породы будут плохо закреплены.
• Это может привести к серьезным травмам или смерти.

Используйте только оригинальный пуансон для установки самозакрепляющейся анкерной крепи.

Для предотвращения поломок не используйте изношенные инструменты. Не используйте повторно элементы самозакрепляющейся анкерной крепи. Даже частичное введение
новых анкеров приведет к постоянной деформации. При повторном использовании анкер не будет работать надлежащим образом.

Не используйте поврежденные элементы самозакрепляющейся анкерной крепи: сплющенные или изогнутые стержни анкера, частично треснутые, с поврежденными втулками и прочее.
