СЗА-УКК применяется при проходке горных выработок в породах средней и ниже категорий устойчивости. Для данных условий предлагается использовать специальный вид крепи на основе самозакрепляющейся анкерной крепи – СЗА-УКК, которая предусматривает определенную форму опорной плиты для подвешивания металлической сетки. |

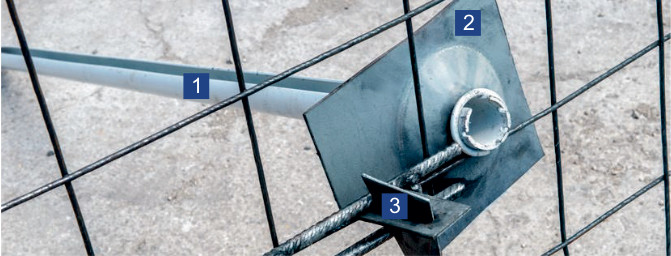

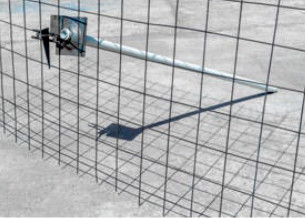

Конструкция СЗА-УКК для подвешивания металлической сетки.
Опорная плита СЗА-УКК имеет размер от 150×200 до 250×300мм. В комплект плиты входят элементы замка: арматурный фиксатор, необходимый для поджима сетки к закрепляемым породам, клин для закрепления сетки фиксатором.
Усиленная конструкция СЗА-УКК применяется в условиях малой механизации процессов горного производства и предусматривает подвешивание сетки вручную, а также в случаях целесообразного ее использования в сравнении с более дорогими видами усиленных крепей.
Типоразмеры сетки УКК
Сетка усиленной комбинированной крепи шахтостроительная (С-УКК-ШС) является элементом усиленной комбинированной крепи как для предлагаемой конструкции на основе СЗА, так и для традиционных способов анкерного крепления. Она обладает повышенной гибкостью, что обеспечивает более плотное прилегание к контуру выработки в процессе крепления, высокие показатели несущей способности и адгезионных свойств набрызгбетона. Сетка производится в соответствии с ГОСТ 3282-74 из проволоки диаметром: до 10 мм – без покрытия, диаметром до 6 мм – с покрытием. Размер ячейки сетки – 200×200, 150×150, 100×100 мм.
Для крепления горных выработок в агрессивных средах (сульфидных рудах, соляных шахтах) выпускаются сетки типа С-УКК-ШС-ТОЦ, предусматривающие специальное покрытие. Применение данной сетки увеличивает срок службы крепи без снижения ее несущей способности.
| Наименование | Значения | ||||
| МАРКА СЕТКИ | Диаметр проволоки, мм | Расстояния по осям между стержнями*,мм | Ширина сетки*, м | Длина*,м | |
| Продольными | Поперечными | ||||
| С-УКК-ШС-2,2/3,5-100-ТОЧ(4-8) | 4-8 | 100 | 100 | 2,2 | 3,5 |
| С-УКК-ШС-2,2/3,5-150-ТОЧ(4-8) |
4-8 | 150 | 150 | 2,2 | 3,5 |
| С-УКК-ШС-2,2/3,5-200-ТОЧ(4-8) |
4-8 | 200 | 200 | 2,2 | 3,5 |
| С-УКК-ШС-2,2/3,5-100-ТОЦ(4-6) | 4-6 | 100 | 100 | 2,2 | 3,5 |
| С-УКК-ШС-2,2/3,5-150-ТОЦ(4-6) | 4-6 | 150 | 150 | 2,2 | 3,5 |
| С-УКК-ШС-2,2/3,5-200-ТОЦ(4-6) |
4-6 | 200 | 200 | 2,2 | 3,5 |
*размеры могут изменяться в зависимости от условий заказчика.
Преимущества СЗА-УКК
- Надежность и качественное закрепление сетки по периметру выработки.
- Сокращение времени на процесс закрепления сетки и повышение производительности крепежных работ.
- Применение в агрессивных средах и условиях вечной мерзлоты.
- Исключение дополнительных затрат на раскрой в сравнении с применяемыми рулонными сетками.
- Размер листовой сетки подбирается исходя из габаритов выработок, что сокращает перерасход сетки в местах стыков.
