Самозакрепляющаяся анкерная крепь СЗА состоит из :
1. анкера – цилиндрического металлического стержня из специального профиля;
2. цилиндрической втулки – кольца цилиндрической формы;
3. опорной плиты – пластины объемной формы.
 |
Анкеры устанавливаются в пробуренные по периметру выработки шпуры с диаметром меньше, чем диаметр анкера, и закрепляются в них за счет упругих свойств металла. Анкеры, работая на растяжение, удерживают закрепляемые породы от расслоения, сдвижения и обрушения. Цилиндрическая втулка, размещенная на конце анкера, выступающего из шпура, обеспечивает закрепление опорной плиты на анкере путем формирования опорного узла. Наличие опорной плиты позволяет поддерживать породы в области «пирамиды вывала» между анкерами, тем самым увеличивая надежность и безопасность эксплуатации выработок. Современное антикоррозийное покрытие анкеров, выполненное в соответствии с требованиями нормативных документов, позволяет использовать их в условиях агрессивных шахтных сред, что увеличивает срок службы и надежность анкерной крепи. |
Параметры анкерной крепи СЗА
| Наименование | Значение | ||||||
| Диаметр буровой коронки, мм | 30 | 35 | 38 | 41 | 43 | 45 | 47 |
| Типоразмер СЗА | СЗА-33 | СЗА-39 | СЗА-42 | СЗА-44 | СЗА-46 | СЗА-48 | СЗА-50 |
| Внешний диаметр полого стержня, мм | 33 | 39 | 42 | 44 | 46 | 48 | 50 |
| Длина анкера*, мм | 1500-3000 | ||||||
| Размер опорной плиты*, мм | 150 х 150, 200 х 200, 250 х 250 | ||||||
| Толщина опорной плиты*, мм | 3÷6 | ||||||
*в зависимости от горно-технических условий месторождения.
Соблюдение правильного соотношения диаметров шпура и анкера обеспечивает максимальную несущую способность, которая создается сразу после установки анкера в шпур и составляет 70 кН (7 т).
- Преимущества самозакрепляющейся анкерной крепи
- Не требует использования закрепляющих составов на основе цементов и полимеров, что сокращает затраты, связанные с установкой, и позволяет применять анкеры в условиях вечной
мерзлоты. - Повышение безопасности работ в связи с отсутствием рабочих во время установки анкеров под незакрепленным пространством.
- Сокращение состава звена крепильщиков: требуется меньшее количество рабочего персонала (максимум 1 оператор буровой установки и 1-2 помощника).
- Конструкция крепи имеет достаточную податливость, что позволяет применять ее на удароопасных месторождениях и при креплении неустойчивых пород в составе усиленных комбинированных крепей.
- Анкеры вступают в работу сразу после их установки, что позволяет производить буровзрывные работы в забое при минимальном отставании.
- Возможность применения имеющегося бурового оборудования – как самоходного, так и переносного.
- Высокая несущая способность анкера и наличие опорной плиты позволяют увеличить расстояние между штангами, сокращая объемы работ по бурению шпуров под анкеры.
- Современный способ антикоррозийной защиты элементов крепи позволяет применять ее в любых условиях агрессивного воздействия шахтной среды.
- Интенсификация строительства горных выработок за счет значительного сокращения времени на крепление.

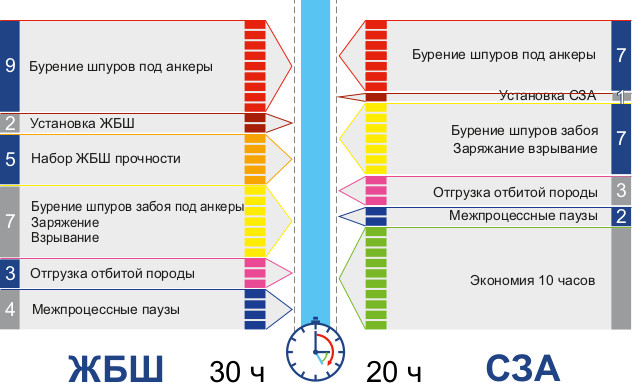

Структура затрат времени на основный технологические операции
ОБЩАЯ ПРОДОЛЖИТЕЛЬНОСТЬ
Конструкция анкерной крепи СЗА защищена патентом на полезную модель и позволяет применять ее в составе усиленных комбинированных крепей в сложных горно-геологических условиях, характеризующихся слабой устойчивостью горных пород, повышенными водопритоками и высоким горным давлением.
