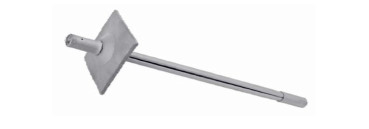

Омега Болт (крепь анкерная фрикционная)
Применение

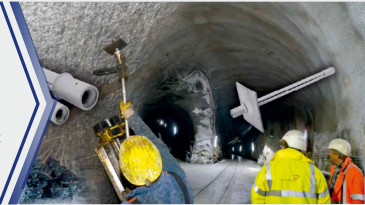

- Крепление горных пород в горной промышленности и туннелестроении.
Преимущества
- Полная несущая способность сразу после установки по всей длине анкера.
- Не требует дополнительных строительных материалов для установки.
- Низкая чувствительность к вибрациям, возникающим при взрывных работах.
- Безопасная и легкая установка.
- Возможность установки в шпуры различного диаметра.
|
 |
Характеристики анкеров Омега Болт
| Наименование показателя |
Тип анкера |
| |
EFB-120 |
EFB-160 |
EFB-240 |
| Несущая способность, кН |
100 |
130 |
200 |
| Характерное разрывное усилие, кН |
130 |
170 |
250 |
| Номинальное разрывное усилие, кН |
120 |
160 |
240 |
| Характерная предельная деформация, % |
15 |
15 |
15 |
| Номинальная предельная деформация, % |
10 |
10 |
10 |
Размеры
| Наименованиепоказателя |
Тип анкера |
| |
EFB-120 |
EFB-160 |
EFB-240 |
| Внешний диаметр Ω-профиля, мм |
27,5 |
36 |
36 |
| Внешний диаметр оригинальной трубки, мм |
41 |
54 |
54 |
| Толщина стенки профиля, мм |
2 |
2 |
3 |
| Диаметр головки, мм |
30/36 |
41/48 |
41/48 |
| Диаметр втулки, мм |
28 |
38 |
38 |
| Подходящий диаметр шпура, мм |
32÷39 |
43÷52 |
43÷52 |
| Оптимальный диаметр шпура, мм |
35÷38 |
45÷51 |
45÷51 |
| Требуемое давление для расширения, бар |
300 |
250 |
300 |
| Доступная длина, м |
|
1,0 ÷ 8,0 |
|
