Применение

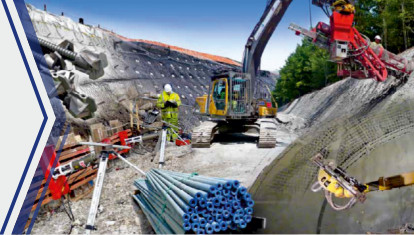

Бесфундаментное анкерное (свайное) крепление горно-шахтного оборудования и других конструкций. Анкерование и упрочнение разрушенного горного массива. Опережающее анкерование. Усиление фундаментов. Укрепление порталов перед строительством тоннелей. Укрепление откосов. Ремонт подпорных стен.

Преимущества

• Возможность бурения шпуров и проведения работ по упрочнению горного массива в сильно нарушенных и неустойчивых породах.
• Совмещение процессов упрочнения горного массива и возведения анкерной крепи.

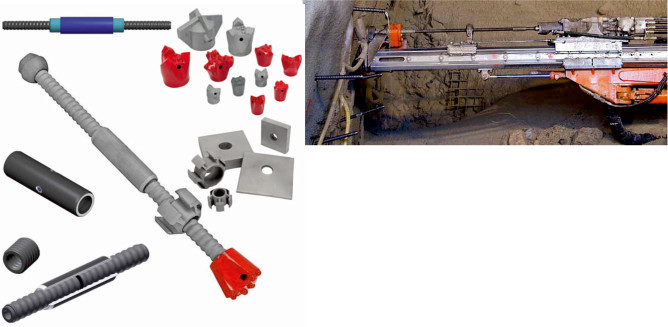

Характеристики анкеров ДИВИ Дрилл



Наименование показателя	Тип анкера
	R32-250	R32-400	R38-550	R51-800	T76-1900
Номинальный наружный диаметр, мм	32	32	38	51	76
Средний внутренний диаметр, мм	20	12,5	17	29	-
Номинальная площадь поперечного сечения, мм2	370	560	800	1150	2 360
Номинальный вес, кг/м	2,90	4,40	6,25	9,00	18,5
Несущая способность, кН	190	330	450	640	1 500
Предельная нагрузка, кН	250	400	550	800	1 900
Предел текучести, Н/мм2	510	590	560	560	640
Предел прочности Н/мм2	680	710	690	700	810
Стандартная длина анкера, м			2 / 3 / 4 / 6

Муфта соединительная

Размеры Тип   R32 R38 R51 T76 А, мм 42,4 51 63,5 100 В, мм 150 170 200 220



Гайка шестигранная

Размеры Тип   R32 R38 R51 T76 А, мм 455 70 80 80 SW, мм 46 55 75 100



Гайка шестигранная

Размеры Тип   R32-250 R32-400 R38-550 R51-800 А, мм 150 200 200 200 B, мм 8 12 15 20 C, мм 34 34 41 55 D, мм 31 31 31 31



Коронка буровая крестообразная, закаленная (с твердосплавными вставками)

Размеры Тип   R32 R38 R51 T76 51 X       76 X X     90   X X   100     X   115       X 130       X



Коронка буровая крестообразная, закаленная (с твердосплавными вставками)

Размеры Тип   R32 R38 R51 T76 А, мм 33 39 51 78 B, мм 73 84 95 136 C, мм 40 45 60 60



Адаптер буровой



Адаптер инъекционный



Адаптер буро-инъекционный
